一、引言概述

1.1、建設的必要性及緊迫性

油氣儲運中心在接受大型油氣儲運基地安全風險評估工作時，將未建立“安全信息系統”列為整治項，急需建立一套安全信息系統以滿足需求�！巴跫覝嫌蜌鈨�運中心安全信息管理系統”本方案設計依據《化工企業安全管理體系實施導則》、《國家安全監管總局關于加強化工過程安全管理的指導意見》，結合王家溝油氣儲運中心現有的業務及資料分布情況，建設 “王家溝油氣儲運中心安全信息管理系統”。其可靠性和準確性是系統建設追求的目標。因此本系統建設涉及的所有設計、施工、設備、材料和工藝均符合相關的國家標準和安全監管部門的規定。

1.2、項目背景

XX油氣儲運中心作為“西油東送”的起點，是我國西北油氣戰略通道的重要樞紐。作為新疆重要的油氣儲運中心，其化工過程（chemical process）伴隨易燃易爆、有毒有害等物料和產品，涉及工藝、設備、儀表、電氣等多個專業和復雜的公用工程系統。

為積極響應XX市應急管理局的要求、落實《化工企業安全管理體系實施導則》，針對王家溝油庫的現狀情況，急需建立一套安全生產信息管理系統，構建該油庫儲運中心過程管理的信息數字化系統。實現共享聯動機制，提升綜合防控體系和應急決策指揮能力。

1.3、研究目標

針對石油化工高危行業，各個國家、企業、國際或地區性組織都在積極總結和探索企業安全管理的模式和辦法。本方案是在借鑒了《化工企業安全管理體系實施導則》的基礎上，結合XX油氣儲運中心現有的業務及資料分布情況，闡述了如何通過信息網絡及軟件技術，建設“XX油氣儲運中心安全信息管理系統”，完成導則中所列出的管理體系實施要求，達到強化工藝安全管理體系，提高整體安全績效的目的。

1.4、規范性引用文件

《國家安全監管總局關于加強化工過程安全管理的指導意見》

AQ/T 3012-2008 石油化工企業安全管理體系 導則

1.5、需求分析

利用信息網絡、軟件及物聯網技術，結合目前XX油氣儲運中心業務現狀，和對《石油化工企業安全管理體系實施導則》中所列出的要求進行分步梳理，整理主要概括為：生產動態數據一體化呈現、安全信息維護、重大危險源數據推送。以下是詳細分析思路：

1.5.1、生產動態數據一體化呈現

以物聯接入為核心， 以“端-邊-云”協同應用場景實現信息數據在線實時動態一體化呈現展示。

自控數據接入：將園區已建設的系統及設備（如PLC、AI、DI、DO）等工控模塊，約200個數據點接入。

安防數據接入：通過視頻SDK獲取園區以建設的70路視頻監控，實現在線監測。

1.5.2、安全信息維護

導則中所規定的內容共有12項，分別為：工藝安全信息、工藝危害分析、操作規程、培訓、承包商管理、試生產前安全檢查、機械完整性、作業許可、變更管理、應急管理工藝事故/事件管理、符合性審核。

工藝安全信息（4.1）中的化學品危害信息（4.1.1）、工藝技術信息（4.1.2）、工藝設備信息（4.1.3），此三項都有可以作為獨立的基礎數據維護管理，并基于此關聯衍生出其他數據。簡而言之，也就是對化學品、工藝流程、設備的資料管理，并體現出其他資料與這三項的對應關系，例如：設備除了自身的臺賬信息外，還有實時數據、安裝記錄、維護記錄、報廢記錄等等。與2中工藝安全信息三項具有同等地位的，還有操作規程（4.3）、培訓管理（4.4）、承包商管理（4.5）、作業許可（4.8）。此四項相對來說能夠關聯或者衍生的數據較少，但需要注意的是，操作規程、培訓管理并不完全按照導則中的內容來設計，而是將其余規定中與此相關的部分要求也歸納了進來。如：操作規程中將應急管理（4.10）中的應急預案并入操作規程中，原因是它們都屬于公開的文檔資料范疇，知識內容或者分類不同；而應急培訓和演練（4.10.4）則是歸入培訓管理之中。

導則中剩余項均按照與這六類基礎數據的關聯關系，并入相對應的模塊中。如：工藝流程除其基礎資料和參數外，還需關聯工藝危害分析記錄、圖紙、指南、說明、檢驗報告、變更記錄、異常評估記錄等等；設備除臺賬信息和參數外，還包括：當前狀態、安裝指南、規格要求、適用范圍、安裝記錄、維修記錄、報廢記錄等等。

依據以上導則的要求并結合王家溝儲運中心的業務需求，大致分為以下七個部分功能模塊：

體系文件和操作規程：對不同類型的企業內部可公開的體系文件和操作規范文檔資料進行分類匯總管理，便于文檔資料統一管理，方便使用時快速查詢，可實現、編輯、上傳、下載和檢索。

設備臺賬和基礎資料：設備臺賬是對使用設備的全生命周期臺賬進行匯編、整理。用戶可在Excel表格中自行編輯，如記錄設備的出廠時間、制造廠家、型號、規格等設備信息數據，可實現新建、編輯、刪除、上傳和下載。基礎資料主要包括：設備工藝信息、設備說明書、操作說明書、安裝說明書等相關資料。實現對設備基礎資料的匯總管理，便于文檔資料統一管理，方便使用時快速查詢，基礎數據和文件可實現、編輯、上傳、下載和檢索。

安全管理：①許可,對具有明顯風險的作業實施許可管理，管理作業許可證及相關資料。②隱患,通過監管部門檢查發現的隱患，通告和整改等相關資料。③事件，對工藝過程中出現的事故/事件的發生原因、處理過程、結果及相關文件資料，如證據、事故報告等的記錄管理。

項目管理：主要對于在建的項目進度情況匯總表進行編輯和上傳。可制作一個甘特圖，相關人員可以在系統里在線編輯進度，管理人員能夠直觀的掌握項目的進展情況。對于項目建設的重要文件可可實現、編輯、上傳、下載和檢索。

應急管理：主要包括值班人員信息表、應急預案文件、應急反應手冊、應急救援等方面的相關人員、緊急聯系電話等資料文件，還包括政府或其他應急監管部門公告等文件。文件可實現、編輯、上傳、下載和檢索。

變更：對于項目實施和生產過程中的變更審批文件的資料匯總。文件可實現、上傳、下載和檢索。

檢維修管理：對工藝中所使用設備的檢查、維修、故障分析、更換到報廢，實現整個周期的檢維修信息的匯總管理，文件可實現、編輯、上傳、下載和檢索。

1.5.3、重大危險源數據推送

針對園區重大危險源數據需提供第三方數據接口，供監管機構、大數據平臺等需求系統采集收集到的的數據。

二、設計原則

2.1、易用性原則

為了保證整個系統從設備配置到系統構成的合理性，根據系統設計實際狀況具體要求，充分滿足使用中的各項功能要求。為了保證系統的順利使用，本系統的建設所使用的SDK軟件接口可以提供給特定的開發人員，從而為將來開發出實用而簡易的集成軟件，完成系統集成打好基礎。

2.2、先進性原則

在系統的設計中，對所有設備和相應軟件的設計中，應該選用國內先進的視頻設備和數據接入系統，從而既保持傳統監控系統圖像質量高的特點，同時能夠徹底解決監控系統數字化、網絡化過程中的瓶頸問題，真正實現國內先進水平的目標。系統的設計采用數字視頻方式，數字實時圖像通過數字視頻解碼器在電視墻或者直接在云終端上顯示。這一技術路線保證了系統具有良好的清晰度、較少的服務器資源占用、完全實時、一流的網絡功能等諸多特點，采用了先進的數字圖像技術，為系統擴展應用打好基礎，系統建成后在很長時間內不會被淘汰。

2.3、實用性原則

系統的建設應以實用性為基本原則，系統功能必須滿足的基本要求，硬件和軟件平臺界面友好、易學易用、使用方便、圖像清晰；采用統一的系統標準和通信協議，使整個系統中各個子系統間能互聯功能，充分發揮整個系統的功能。

2.4、擴展性原則

擴展性原則主要體現在系統橫向和縱向的擴展能力上。在系統橫向擴展方面，系統在滿足當前視頻監控需求、數據采集、資料庫管理的基礎上，應該非常方便的擴展容量，可方便實現更大容量的視頻監控及數據采集。在縱向擴展方面，系統需要具有良好的兼容性和通用的軟硬件接口，用戶可在其基礎上進行二次功能開發。

隨著系統以后的擴展，用戶容量將會不斷擴大，新的業務功能的要求將會層出不窮，這要求系統具備良好的可擴展性，所以在系統建設的初期，首先立足于近期的應用需求進行系統配置，而以系統的可擴展性來保證今后至少3-5年內的發展需求。

系統的各個組成部件選用標準的硬件和軟件，各個模塊的設計模塊化，使系統可以通過模塊堆疊的方式進行擴展；各部分、各系統的接口規范化，從而使軟、硬件能夠平滑升級或更新，網絡節點的增減對網絡性能的影響不大。

三、總體設計

3.1、設計思路

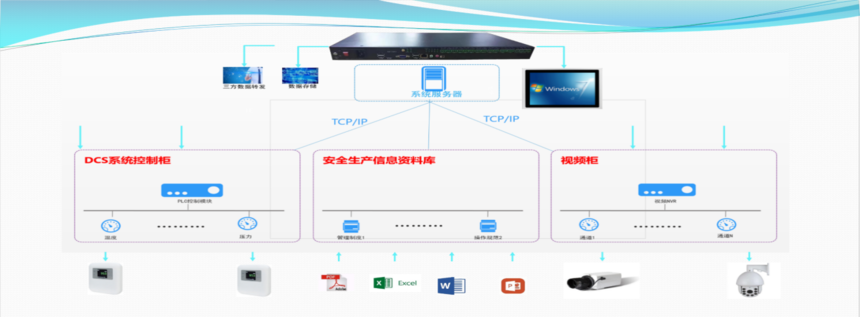

整體架構以邊緣智能終端為核心，將已建設的園區生產設備、安全監控設備、安全信息資料及其他設備通過主流傳輸協議OPC、Modbus、UL33、MQTT、BACnetIP、DLT645、SDK、WebService實現設備的運行狀態監測、采集數據匯聚、指令傳輸控制。并通過匯聚傳輸實現上層應用，如：綜合態勢、設備監測、安全防范、危險化學品監測等應用。

系統首頁界面

基于目前xx油氣儲運中心業務現狀，將園區已建設的系統及設備（如PLC、網絡IPC、AI、DI、DO）等模塊，以物聯接入為核心， 以邊緣智能為目標，以“端-邊-云”協同應用場景數據實現全工藝和業務信息在線實時動態展示。界面效果要美觀大方，操作簡便。并可實現智能化應用“可接入，可監控，可聯動，可分析，可應用”的效果。

1.系統采用C/S結構設計、前后分離開發模式，前端界面基于.NET 4.7，后臺服務基于C++框架進行開發。

2.系統權限驗證基于Redis + JWT + Token技術模式，基于接口級別的權限驗證，保證數據安全的同時提供開發接口，允許第三方應用接入。

3.系統有實時數據需要從PLC讀取，利用Redis緩存，通過WebService技術實現訂閱發布。

4.系統大部分功能的基礎數據無需通過瀏覽器表單、表格頁面的方式錄入存儲、而是以圖片、文檔等文件的形式直接存儲查詢即可；除此之外，仍有少量數據需要通過模板報表導入或者手工錄入。

5.系統功能中可能存在各類業務報表、圖表的檢索生成，用于對數據概況的分析以及備份歸檔；部分業務功能涉及到審批流程。因此報表引擎、流程引擎需作為系統必不可少的部分。

6.系統各組件、引擎、模塊之間應盡量降低耦合程度，便于后期業務代碼、邏輯代碼調整時不影響其他功能，提高調整效率，降低調整導致的BUG發生概率。

7.系統可接入視頻監控或者錄像發布等功能。

3.2、技術架構

從部署層面考慮，遵循架構分離、版本形態分離，但數據不分離的部署形式。從軟件產品層面考慮，采用三層架構形式提供定制開發，既滿足平臺未來升級、擴展性需要，也滿足系統高性能、穩定性、安全性需要。此外此種架構形式，在開工程中能較好的同步分項進行開發，大大縮短開發周期，較早完成上線。

3.3、重大危險源數據推送

重大危險源數據推送系統提供第三方數據接口，供監管機構、大數據平臺等需求系統采集收集到的的數據。系統接口為標準modbus tcp協議，方便第三方系統采集，點位表自動生產并保存在本地，若安全信息管理系統采集數據點位發送變化，第三方數據接口提供的點位表也相應更新，無需手動更新，方便快捷。

四、主要信息詳細功能設計

4.1、生產動態數據在線監測

通過生產PLC網絡模塊的數據，篩選出工藝過程安全操作范圍中（如溫度、壓力、流量、液位、氣體濃度）等。實現關鍵性數據參數數據進行在線統計，同時可設置安全操作范圍，當該參數超限告警，該項狀態會變紅色，同時產生報警事件進行記錄存儲。實時曲線：通過動態曲線對關鍵參數的趨勢進行估測，并且動態曲線可以打��；歷史曲線：通過歷史曲線記錄相關參數，可以查詢歷史曲線和歷史數據。如下圖所示：

4.2、體系文件和操作規程

對不同類型的企業內部可公開的體系文件和操作規范文檔資料進行分類匯總管理，便于文檔資料統一管理，方便使用時快速查詢，可實現、上傳、下載和檢索。如下圖所示：

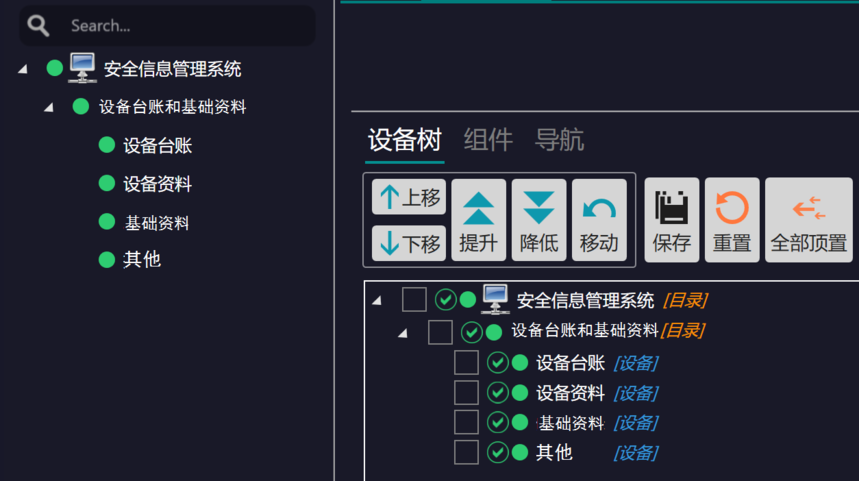

4.3、設備臺賬和基礎資料

設備臺賬：設備臺賬是對使用設備的全生命周期臺賬進行匯編、整理。用戶可在Excel表格中自行編輯，如記錄設備的出廠時間、制造廠家、型號、規格等設備信息數據，可實現新建、編輯、刪除、上傳和下載。

基礎資料主要包括：設備工藝信息、設備說明書、操作說明書、安裝說明書等相關資料。實現對于設備基礎資料的匯總管理，便于文檔資料統一管理，方便使用時快速查詢。基礎數據和文件可實現、編輯、上傳、下載和檢索。

4.4、安全管理

①許可：對具有明顯風險的作業實施許可管理，管理作業許可證及相關資料。②隱患：通過監管部門檢查發現的隱患，通告和整改等相關資料。③事件：對工藝過程中出現的事故/事件的發生原因、處理過程、結果及相關文件資料，如證據、事故報告等的記錄管理。

4.5、項目管理

主要對于在建的項目進度情況匯總表進行編輯和上傳。在Excel格式下相關人員可制作和編輯用于項目管理的甘特圖，相關人員可以在圖表里在線編輯和修改，實現項目進度圖示列表，管理人員能夠直觀的掌握項目的進展情況。對于項目建設的重要文件可實現、編輯、上傳、下載和檢索。

4.6、應急管理

主要包括值班人員信息表、應急預案文件、應急反應手冊、應急救援等方面的相關人員、緊急聯系電話等技術文件和政府或其他應急監管部門公告。文件可實現、編輯、上傳、下載和檢索。

4.7、變更

對于項目實施和生產過程中的變更審批文件的資料匯總。文件可實現、上傳、下載和檢索。

4.8、檢維修管理

對工藝中所使用設備的全生命周期管理，從設備的安裝、維修到報廢更換整個周期的信息記錄維護表進行管理，相關人員可將編輯的文件進行上傳、下載和檢索。檢維修記錄信息應該涵蓋一下內容：

維修記錄：設備的維修記錄及相關文件資料的管理。

故障分析和處理措施：設備的故障分析記錄及相關文件資料的管理。

    故障排除：設備的故障排除記錄及相關文件資料的管理。

報廢記錄：設備的報廢記錄及相關文件資料的管理。

4.9、安防監控

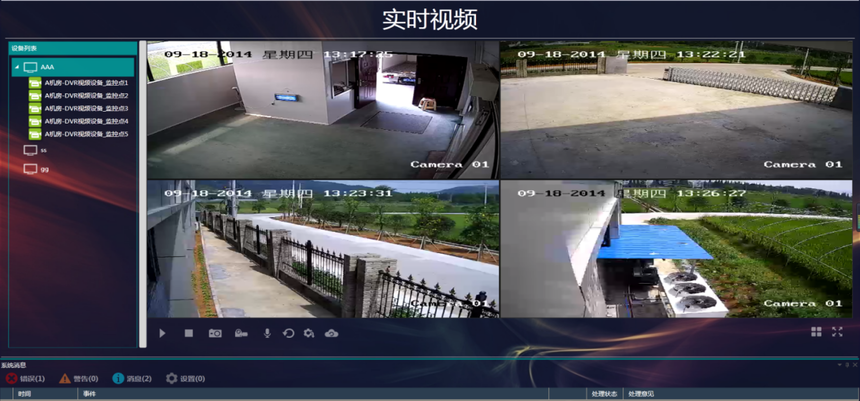

 目前園區已經建設有視頻監控系統約70路。安全信息管理系統利用網絡通過視頻SDK獲取現有70路視頻監控�？蓪崿F(xiàn)實時畫面、回放、攝像機控制、報警、移動偵測等功能。并無縫嵌入到安全信息管理系統，當有報警事件發生時，通過實時視頻聯動查看現場情況。

4.10、重大危險源數據推送

重大危險源數據推送系統提供第三方數據接口，供監管機構、大數據平臺等需求系統采集收集到的的數據。系統接口為標準modbus tcp協議，方便第三方系統采集，點位表自動生產并保存在本地，若安全信息管理系統采集數據點位發送變化，第三方數據接口提供的點位表也相應更新，無需手動更新，方便快捷。
